单晶刚玉与微晶刚玉性能和用途有什么区别呢？

  通常棕刚玉和白刚玉应用的比较多也比较广泛，被大家熟知。但是，单晶刚玉和微晶刚玉的认识比较少。泰州世缘磨料模具有限公司技术现为您详细的分析下他们的区别，希望对朋友们有所帮助。

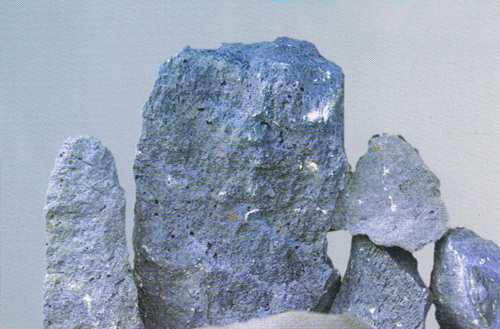

单晶刚玉是以矾土、无烟煤、铁屑和黄铁矿为原材料，在电弧炉内共熔，矾土中的氧化铁、二氧化硅和氧化钛先后被还原并组成铁合金从熔液中沉降至炉底。一小部分氧化铝与碳、硫化亚铁起复分解反应，生成少量的硫化铝填充在单晶颗粒之间，当熔块冷却后放入水中时，硫化铝被溶解，而被硫化铝隔开的单晶刚玉即可分散开成为自然粒度的磨料。
    单晶刚玉呈灰白色，其颗粒形状多为等积形，晶体内不含杂质，具有多棱角的切削刃，在同样的磨削力作用下，所形成的力矩小于其它磨料，因此它不易折碎，机械强度较高，单颗粒抗压强度为22~38kg，而仅为10~20kg。单晶刚玉由于有较高的硬度和韧性，所以切削能力较强，可用来加工工具钢、合金钢、不锈钢、高钡钢等韧性大、硬度高的难磨材料。
    微晶刚玉所采用的原材料及冶炼方法与棕刚玉基本相同，在停炉后立即把熔液通过流放或倾倒的方法倒入枝模子内急速冷却（一般在30分钟以内），因而得到微细结晶的集合体。
    微晶刚玉在冶炼过程中，杂质的还原程度较差，Al2O3含量为94~96%，晶体尺寸一般在80~300微米，晶体占57~85%，zui大晶体尺寸不超过400~600微米。它具有强度高，韧性较大的特点。适用于重负荷磨削，可以磨削不锈钢、碳素钢、轴承钢以及特种球墨铸铁等材料，由于磨粒在磨削过程中呈微刃破碎状态，也被用于精密磨削甚至镜面磨削。
