刚玉质耐火材料

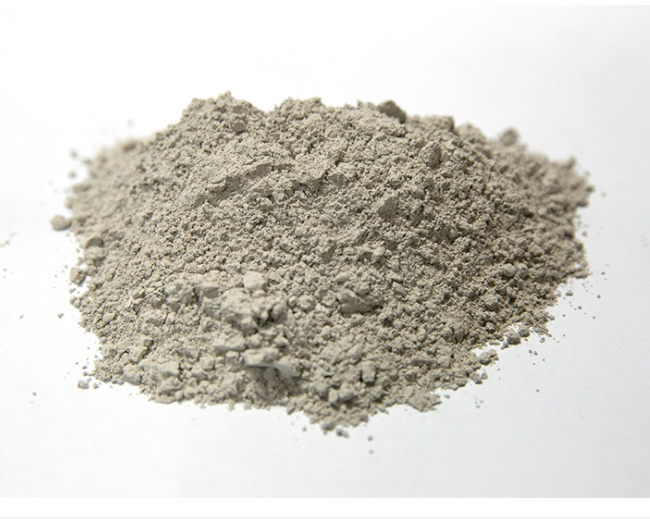

刚玉质耐火材料是指氧化铝含量在90%以上的耐火材料，本系列产品采用优质电熔刚玉、板状刚玉、尖晶石、优质镁砂等为主要原料，添加超微粉、高性能的添加剂和结合剂，经科学颗粒级配，混练而成。本系列产品为中性及弱碱性材料，适用于各种碳钢、低锰钢、合金钢、合金铸铁、高速工具钢及不锈钢等的熔炼。适用温度范围为1550℃-1830℃。各种中性料在适用钢种范围广，其具有抗热震性、抗侵蚀、抗渗透、抗剥落、使用温度、性价比等诸多方面优点，应根据具体使用条件的不同有针对的选用最适用的品种。

刚玉质耐火材料的分类

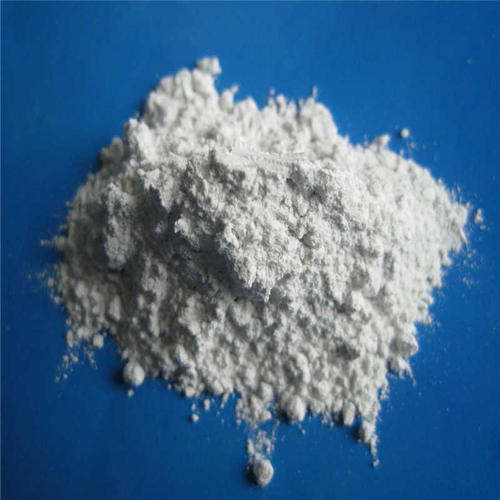

刚玉质耐火材料种类繁多，传统的刚玉质耐火原料有白刚玉、板状刚玉、亚白刚玉、致密刚玉、棕刚玉和铬刚玉等。其中白刚玉是以工业氧化铝或煅烧氧化铝为原料熔融、冷却而得的产品，因原料本身的特性导致白刚玉的气孔率较高，且包含较多的封闭气孔;致密刚玉以工业氧化铝为原料，加入一些外加剂在电弧炉中熔炼而成，其特点是致密度较高;棕刚玉是以高铝矾土轻烧料为原料，添加少量碳和铁屑于电弧炉中熔炼而成;亚白刚玉一般又称为矾土基电熔刚玉，它是以一级或特种矾土为原料，加入还原剂等经高温熔炼而成，上述四种刚玉均以电熔法制得。除此之外，还有烧结法制得刚玉原料，如板状刚玉。烧结刚玉是以工业氧化铝为原料，经高温煅烧制得的低气孔率氧化铝。
刚玉耐火材料的特点
1 　刚玉砖的耐火性能
由Al2O3 -Cr2O3 二元相图可知,Al2O3 和Cr2O3能形成连续固溶体, 而没有低共熔物产生。因此, 在高纯刚玉材料中加入Cr2O3 , 不论加入量多少, 不仅不会降低材料的耐火性能, 反而使材料的耐火性能有所提高。铬刚玉砖的耐火度(>1790 ℃)及荷重软化温度(>1700 ℃)均优于高纯刚玉制品。
2 　刚玉砖的强度
高纯刚玉砖的常温耐压强度一般为70 ～ 100MPa , 高性能铬刚玉砖的常温耐压强度一般>150MPa , 其强度明显高于刚玉砖。这是由于制品在烧成过程中, 其颗粒与颗粒之间, 颗粒与细粉之间, 细粉与细粉之间均形成了Al2O3 -Cr2O3 固溶体, 该固溶体象桥一样把颗粒、细粉连接在一起, 使材料的强度大大提高。
3 　热震稳定性
据资料报道, 在刚玉中加入Cr2O3 , 当C r2O3 含量为10 %～ 66 %时, 材料的热震稳定性随C r2O3 含量的增加而降低, 即C r2O3 含量低的铬刚玉砖, 其热震稳定性好于Cr2O3 含量高的铬刚玉砖。我厂推广应用的高性能铬刚玉砖Cr2O3 含量在12 %～20 %之间, 其热震稳定性比刚玉砖有所提高;尤其是加入少量产生相变的添加剂而生产出的AKZ 型铬刚玉砖, 热震稳定性更优。

4 　抗渣侵蚀能力
各种耐火材料氧化物在熔融煤渣中的溶解度：Cr2O3 在煤气化炉渣(SiO2 -CaO系)及各种玻璃熔体中的溶解度比其他氧化物材料的溶解度要小得多。因而Cr2O3 或含Cr2O3 的耐火材料具有良好的抗钢渣、有色冶炼渣、煤气化炉渣、油气化炉渣和各种玻璃熔体熔蚀能力。
泰州市世缘磨料磨具有限公司是专业从事刚玉质耐火材料的研发以及加工、销售的综合性企业。其产品可广泛应用于钢铁、铸造、轧辊、有色金属、建材、电力、化工、电子等行业领域。
